‌Что такое оптический сплиттер（делитель）?

Оптический сплиттер (разветвитель,делитель) — это пассивное устройство, используемое в волоконно-оптических сетях для разделения или распределения оптического сигнала между несколькими выходными портами‌. Основная задача сплиттера заключается в эффективном распределении мощности светового потока без использования внешнего источника энергии. Это ключевой компонент в архитектуре пассивных оптических сетей (PON), обеспечивающий подключение множества абонентов к одному каналу передачи данных‌.

Как работает оптический разветвитель?

Работа оптического сплиттера основана на явлении интерференции световых волн в волноводных структурах. Когда световой сигнал поступает в устройство, он распространяется по волноводам, где взаимодействие мод (поперечных распределений света) приводит к разделению энергии между выходными каналами‌. Например, в сплиттере типа Y-образный волновод сигнал делится на два направления благодаря симметричной геометрии структуры‌.

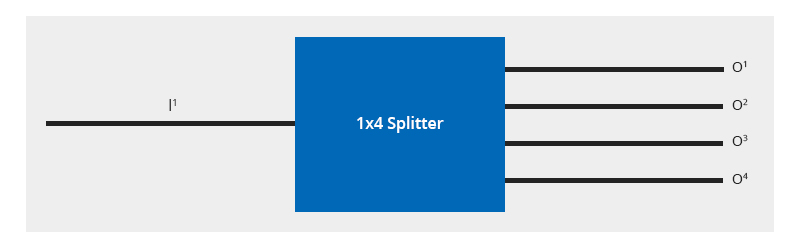

Важным параметром является коэффициент разделения (например, 1:4 или 1:32), который определяет соотношение мощности между портами. Современные устройства поддерживают точное управление этим параметром, что обеспечивает стабильность передачи данных‌.

‌Основные типы сплиттеров‌

1.Планарные PLC сплиттеры (Planar Lightwave Circuit)

Особенностью производства оптических PLC сплиттеров является применение сложной технологии нанесения волноводного слоя на оптопроводящую подложку. Затем происходит вытравливание волноводных дорожек соответственно требуемой конфигурации каналов.‌

• Изготавливаются с использованием полупроводниковых технологий, что позволяет создавать компактные чипы с высокой точностью‌.

• Поддерживают широкий диапазон длин волн (1260–1650 нм), что делает их универсальными для различных стандартов связи‌.

• Максимальное число выходов — до 64 портов‌.

2.Сплавные FBT разветвители(Fused Biconical Taper)

Технология изготовления оптических сплавных разветвителей основана на сплавлении боковых поверхностей стекловолокна. Волокна зачищаются, размещаются параллельно и укладываются в специальный лоток печи с водородной горелкой. Под воздействием высокой температуры волокна сплавляются. Коэффициент деления можно изменять. немного растягивая оптоволокно. Затем сплиттер заливается особым гелем и помещается в корпус.‌

• Производятся путём сплавления и вытягивания нескольких волокон, что обеспечивает низкую стоимость‌.

• Работают в ограниченном диапазоне длин волн (850/1310/1550 нм).‌

• Подходят для сетей с меньшим количеством пользователей (до 32 портов)‌.

‌Типы по форме фактору‌

• Мини-сплиттеры (для компактных установок)‌.

• Кассетные и стоечные модели (для промышленного применения)‌.

Где используются оптические сплиттеры PLC?

• ‌FTTH (Fiber to the Home)‌
  В сетях «оптика до дома» сплиттеры позволяют распределять сигнал от одного магистрального волокна к десяткам абонентов, снижая затраты на инфраструктуру‌.

• ‌Пассивные оптические сети (PON)‌

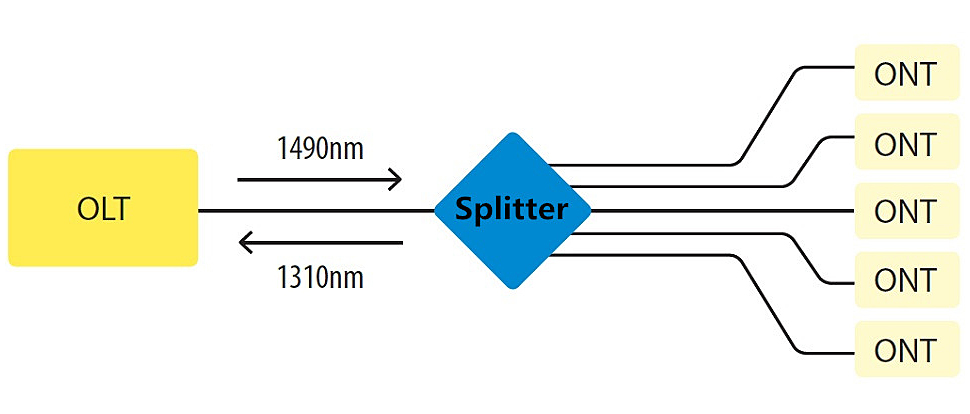

  Используются в архитектурах GPON, EPON для подключения множества ONU (абонентских терминалов) к одному OLT (центральному терминалу)‌.

• ‌Промышленные системы‌
  В датчиках, медицинском оборудовании и системах видеонаблюдения сплиттеры обеспечивают параллельную передачу данных без потерь качества‌.

‌Ключевые технические параметры‌

• Рабочая длина волны‌: 850 нм (многомодовые), 1310/1550 нм (одномодовые)‌.

• Вносимые потери‌: от 0.1 дБ (для PLC)‌.

• Температурная стабильность‌: -40°C до +85°C‌.

Как правильно выбрать подходящий волоконно оптический разветвитель  ?

Как правило, превосходный оптический разветвитель должен пройти серию строгих испытаний. Показатели, влияющие на производительность оптических разветвителей, являются следующими:

• Вносимые потери: относится к дБ каждого выхода относительно входных оптических потерь. Обычно, чем меньше значение вносимых потерь, тем лучше производительность разветвителя.

• Обратные потери: также известные как потери на отражение, относятся к потерям мощности оптического сигнала, который возвращается или отражается из-за разрывов в волокне или линии передачи. Как правило, чем больше обратные потери, тем лучше.

• Коэффициент разделения: определяется как выходная мощность выходного порта разветвителя в системном приложении, которая связана с длиной волны передаваемого света.

• Изоляция: указывает изоляцию оптического сигнала от оптического разделителя светового пути на другие оптические пути изоляции оптического сигнала.

Кроме того, однородность, направленность и поляризационные потери PDL также являются важными параметрами, влияющими на работу светоделителя.

‌Заключение‌
Оптический сплиттер — незаменимый элемент современных телекоммуникационных систем. Его способность эффективно распределять сигналы между пользователями делает его ключевым компонентом для построения масштабируемых и экономичных сетей. Выбор между PLC и FBT зависит от требований к пропускной способности, бюджету и условиям эксплуатации‌.

Почему стоит выбрать XI’AN OPT Communication CP.,Ltd?

«Топ - 5» производитель оптических сплиттеров в Китае.Высокое качество.ОЕМ/ ODM производство на заказ в Китае. Ищем дистрибьютеров. Гарантия на 3 года.

Заказывайте бесплатные обрацы, связываетесь с нами по WhatsApp. Наши специалисты всегда готовы помочь с выбором моделей, наиболее соответствующих Вашим проектным задачам.

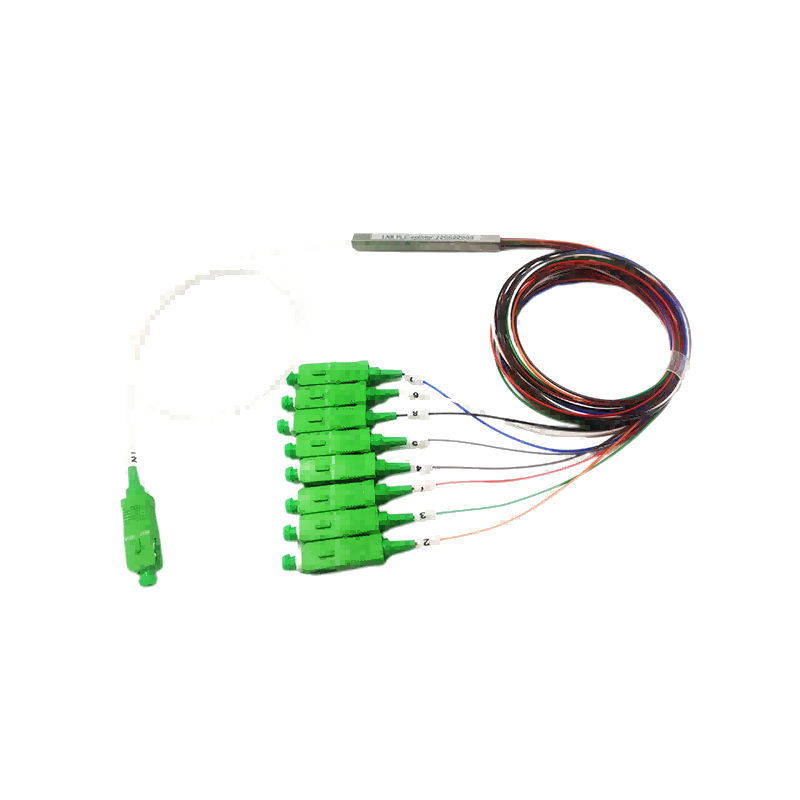

Оптический сплиттер разветвитель PLC 1x2,4,8,16 SC/APC 0,9 мм 1.5м
