Узел крепления УК-ОК-04
Узел крепления УК-ОК-04
Узел крепления УК-ОК-04
Узел крепления УК-ОК-04
Узел крепления УК-ОК-04

Узел крепления УК-ОК-04

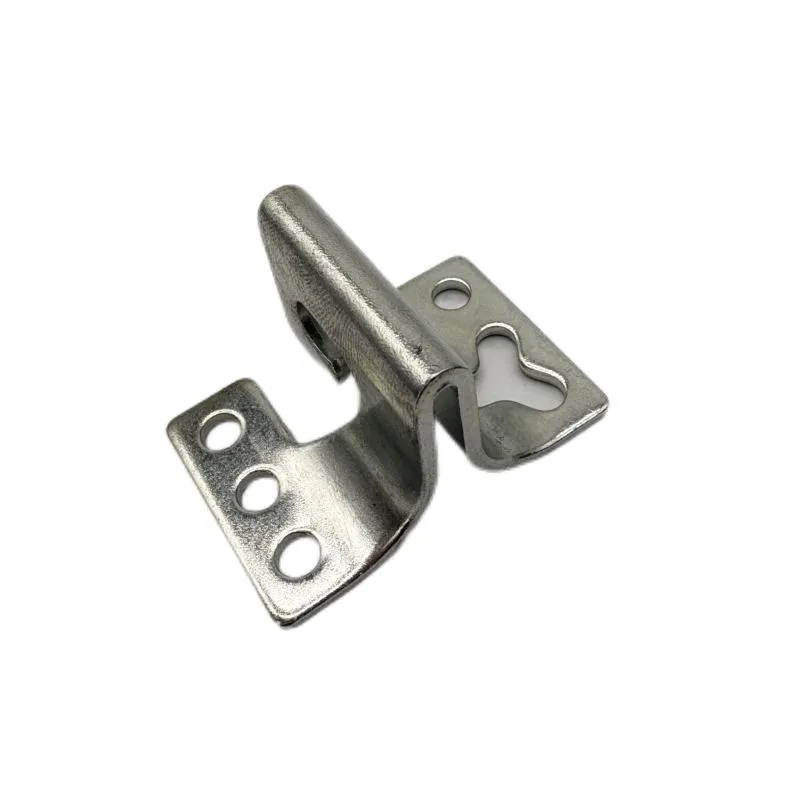

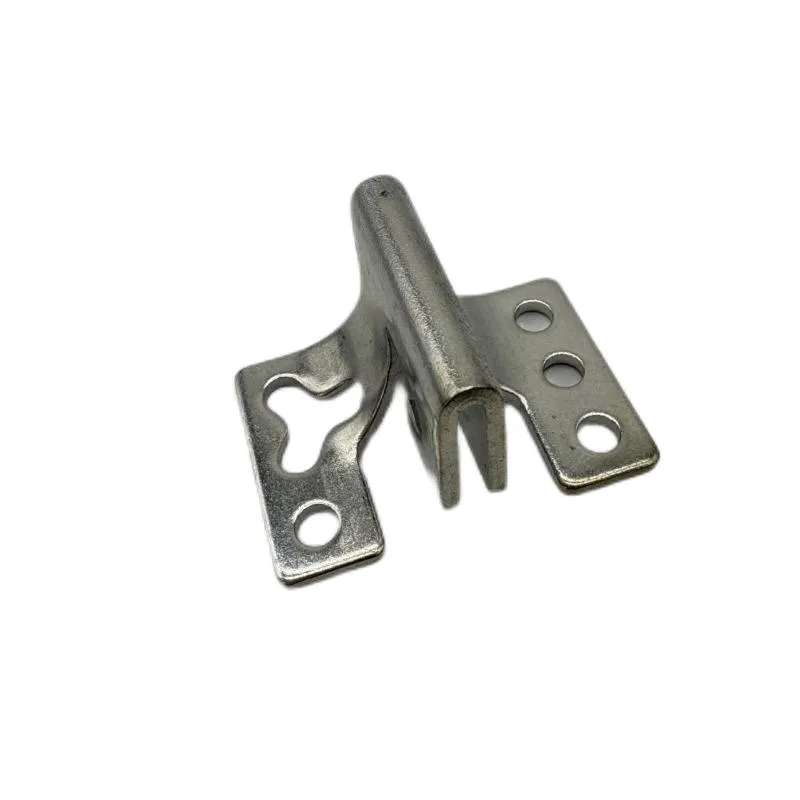

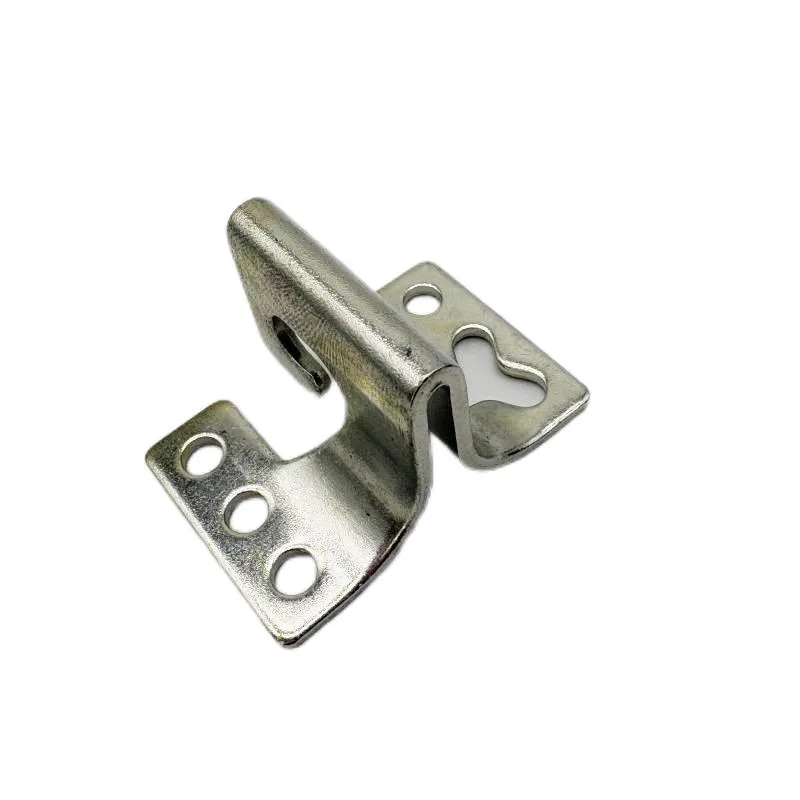

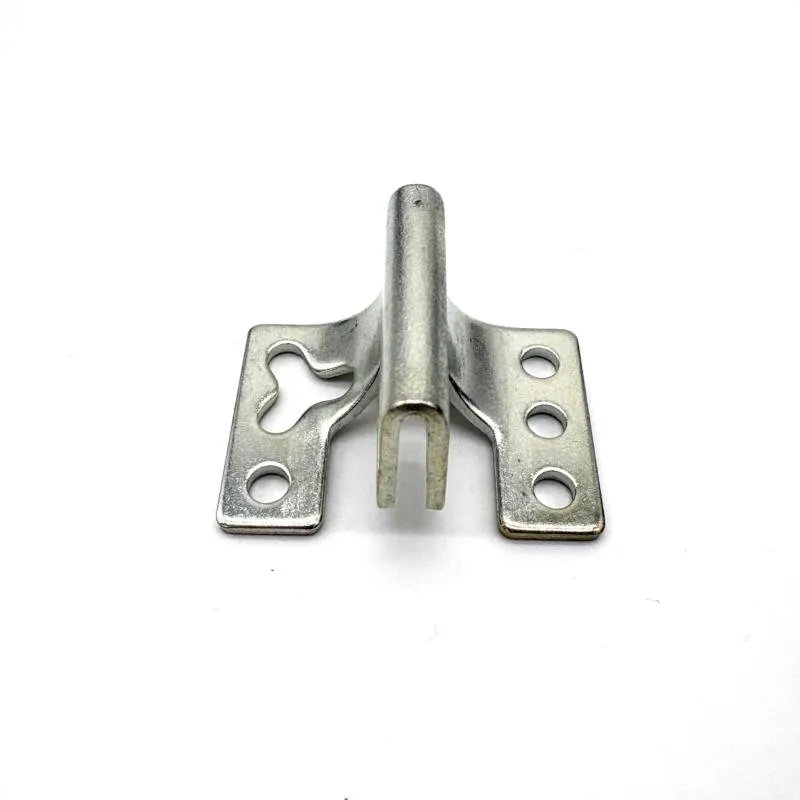

Узел крепления УК-ОК-04 используется для поддерживающего крепления оптического кабеля типа FTTH и FTTHS при помощи анкерного натяжного зажима типа ASM-FTTH или ODWAC на промежуточных опорах ВЛ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений.

Удобная конструкция УК-ОК-04 позволяет прикреплять его на деревянных, бетонных и металлических опорах столбах при помощи ленты из нержавеющей стали типа С201 и скреп монтажных типа НС-20-T.


Делиться:

Кронштейн для крепления оптического кабеля типа FTTH и FTTHS при помощи анкерного натяжного зажима типа ASM-FTTH или ODWAC-22 на промежуточных опорах ВЛ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений.

Его конструкция позволяет закрепить его на опоре стальной монтажной лентой C201 и скреп, при помощи натяжного инструмента;

С помощью узла крепления можно закрепить анкерные зажимы ODWAC-22 и зажимы H-15 поддерживающие зажимы для подвеса абонентского FTTH кабеля


Технические характеристики

ПараметрЗначение
Максимальное допустимое усилие, кН1,5
Максимальное разрушающее усилие2,5
Габаритные размеры, мм70x65x60
Материалсталь
Толщина стали, мм2
Вес,кг0,073
