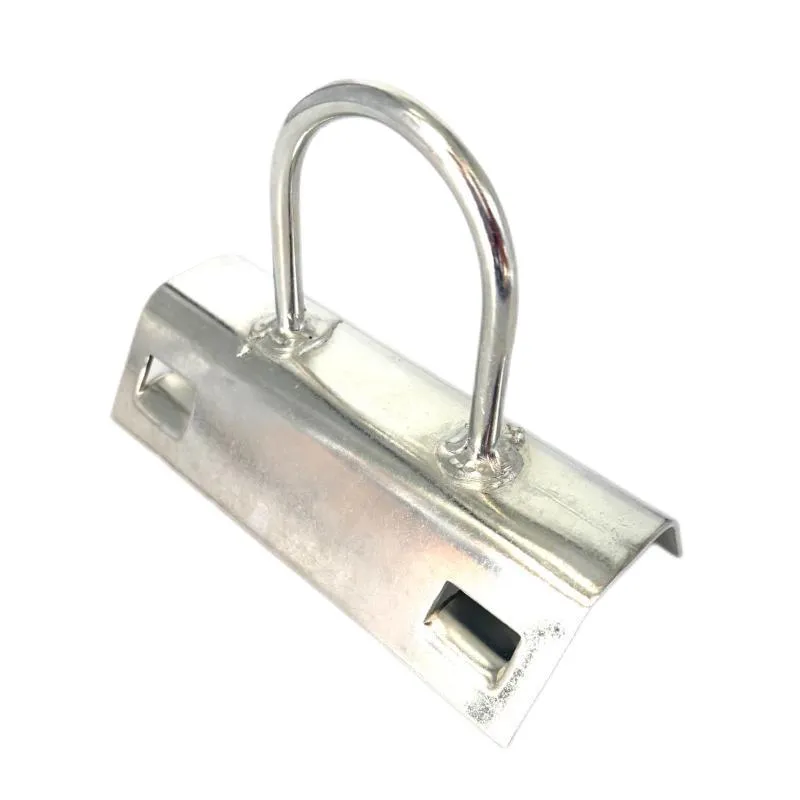

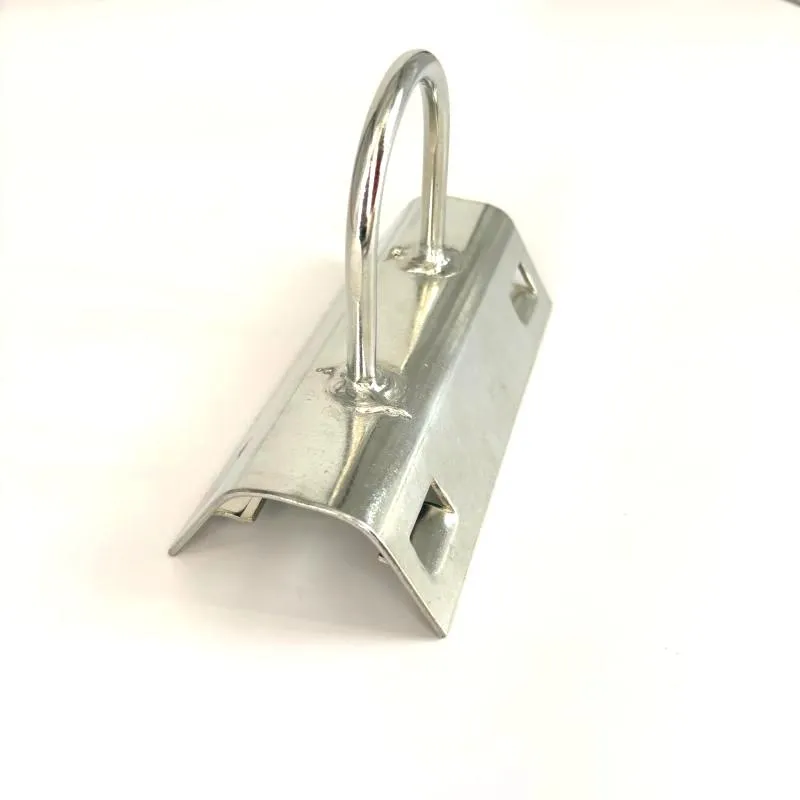

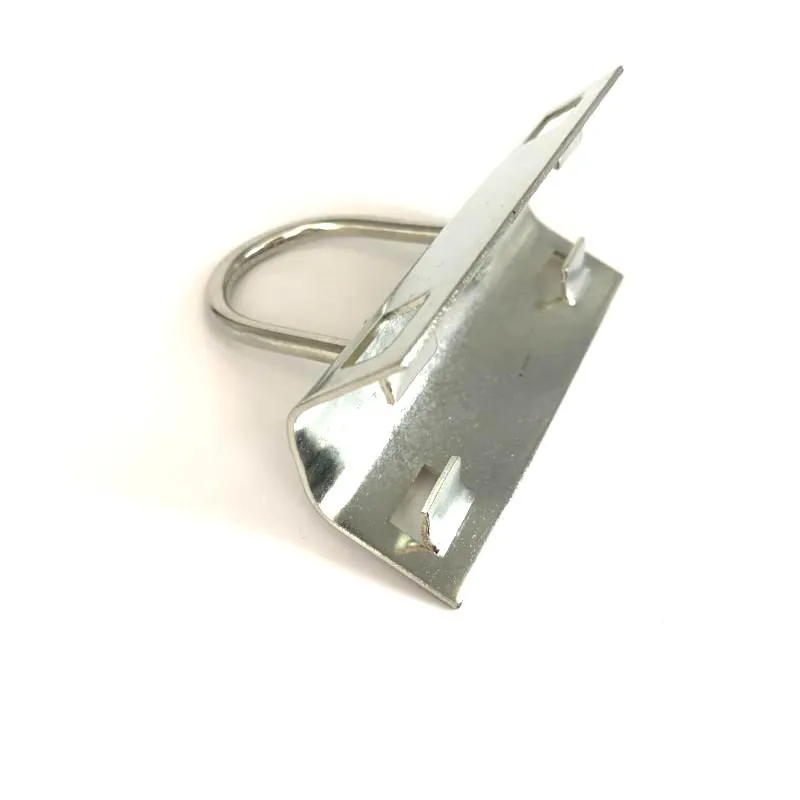

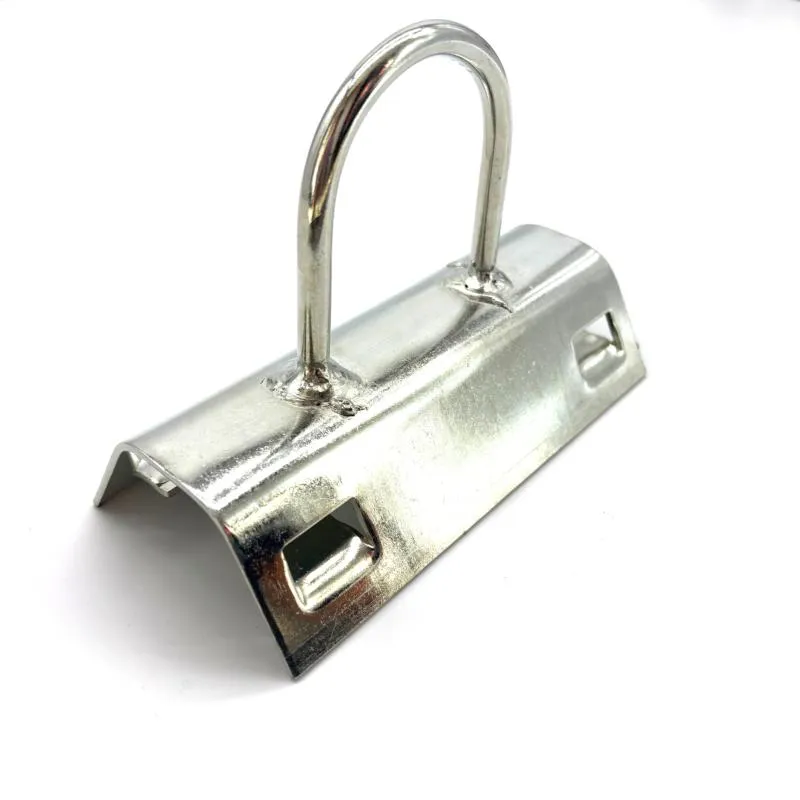

Узел крепления УК-Н-01 предназначен для натяжного крепления ОК на опорах ВЛ до 20 кВ городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений с помощью монтажной ленты. Узел крепления натяжной УК-Н-01Б изготавливается из стали с защитным покрытием из цинка в климатическом исполнении.
Делиться:
Узел крепления натяжной УК-Н-01Б для крепления натяжных спиральных или анкерных зажимов.Крепится на опорах ВЛ до 20 кВ городского электрохозяйства, элементах зданий и сооружений с помощью монтажной ленты.
В комплект входит площадка, скоба, 4 гайки, 2 шайбы, 2 стопорных кольца.
Узел крепления изготавливается из стали с защитным покрытием из цинка в климатическом исполнении УХЛ. Минимальная разрушающая горизонтальная нагрузка, кН: 25
Технические характеристики
Узел крепления натяжной УК-Н-01Б
| Параметр | Значение |
| Вид арматуры | Узлы крепления |
| Материал кронштейна | оцинкованная сталь |
| Рабочая нагрузка, кН | 25 |
| Тип соединения | болтовое |
| Пролет | до 110 м |
| Диаметр прутка, мм | 10 |
| Масса, кг | 0.5 |
| Габаритные размеры, мм | 155х71х99 |
| Температура эксплуатации, °C | от -60 до 50 |
