Узел крепления болтовой УК-П-01Б(узел крепления поддерживающий УК-П-01Б,узел крепления УК-П-02-П,узел крепления поддерживающий УК-П-02) для крепления поддерживающих спиральных зажимов, на промежуточных опорах ВЛ до 20 кВ, городского электро хозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений с длиной пролета до 110 м.
Крепление данного узла на опоре или столбе осуществляется с использованием монтажной ленты со скрепами.
Изготавливается из стали с защитным покрытием из цинка в климатическом исполнении УХЛ1.
Минимальная вертикальная разрушающая нагрузка: 4 кН
Минимальная разрушающая нагрузка вдоль оси ВОЛС: 2,0 кН
Делиться:

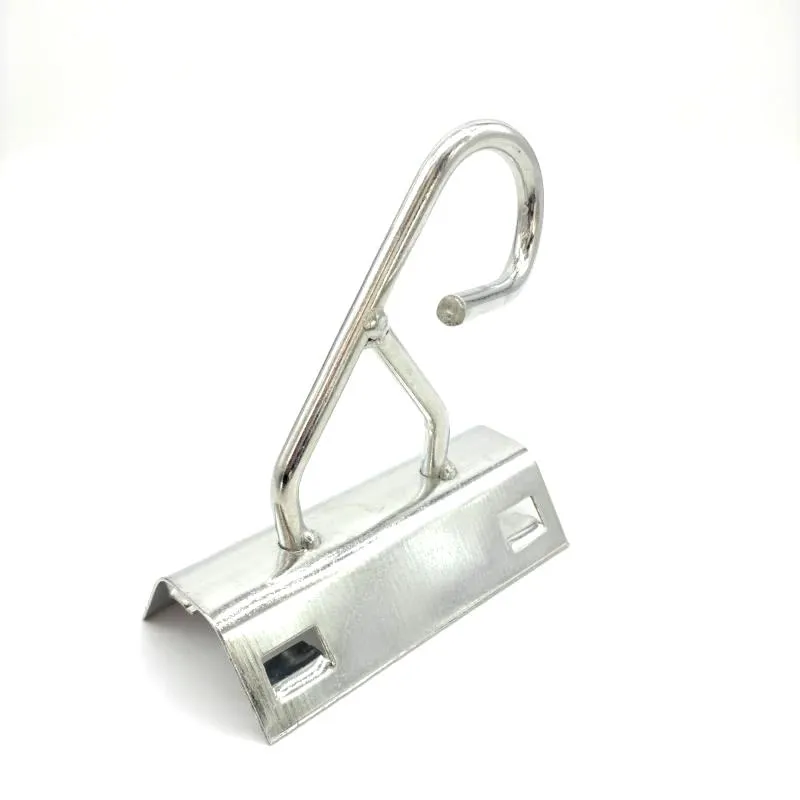

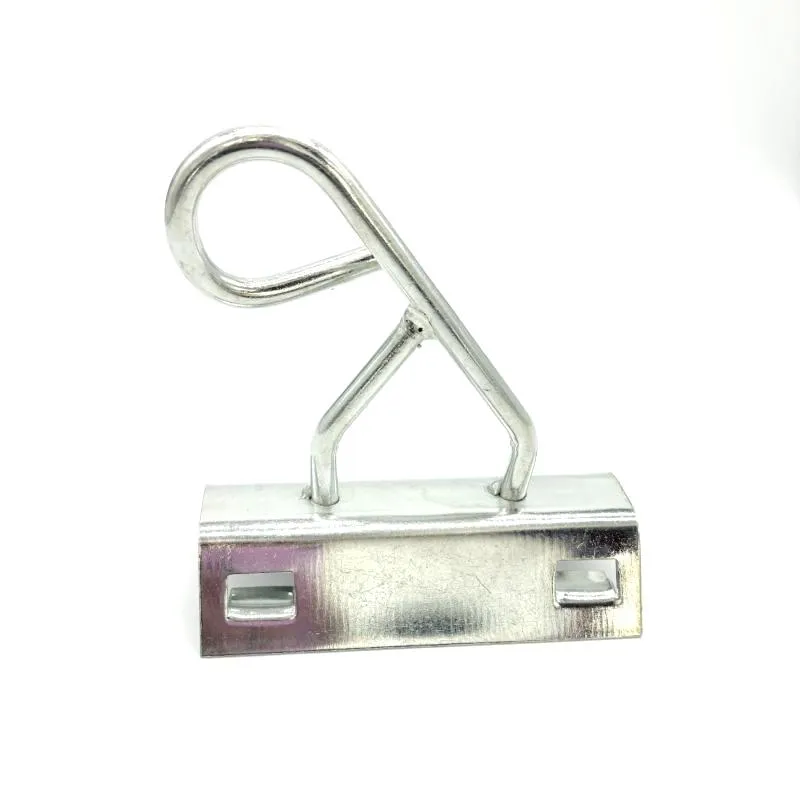

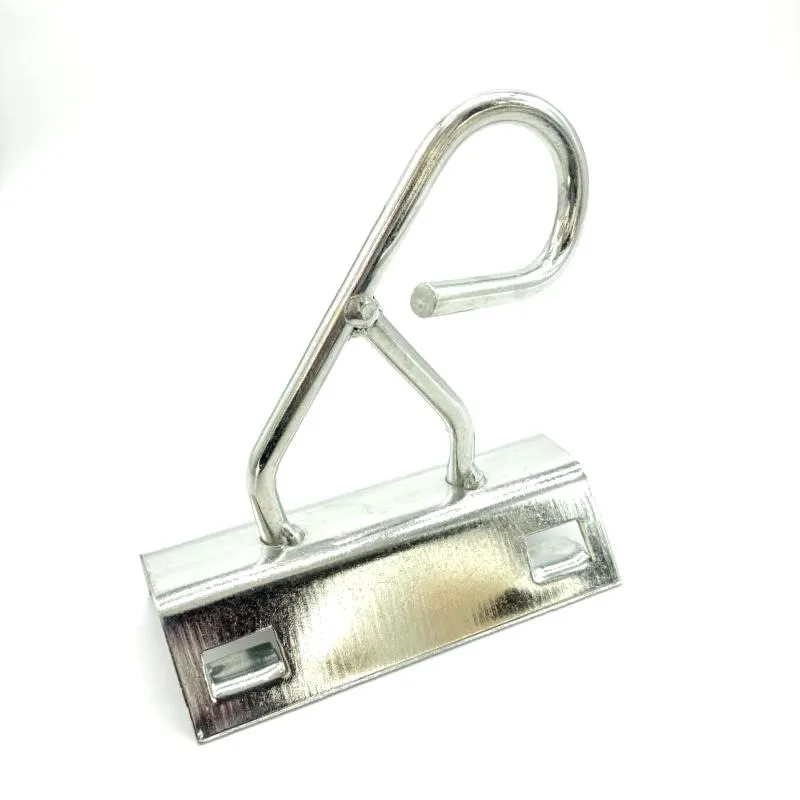

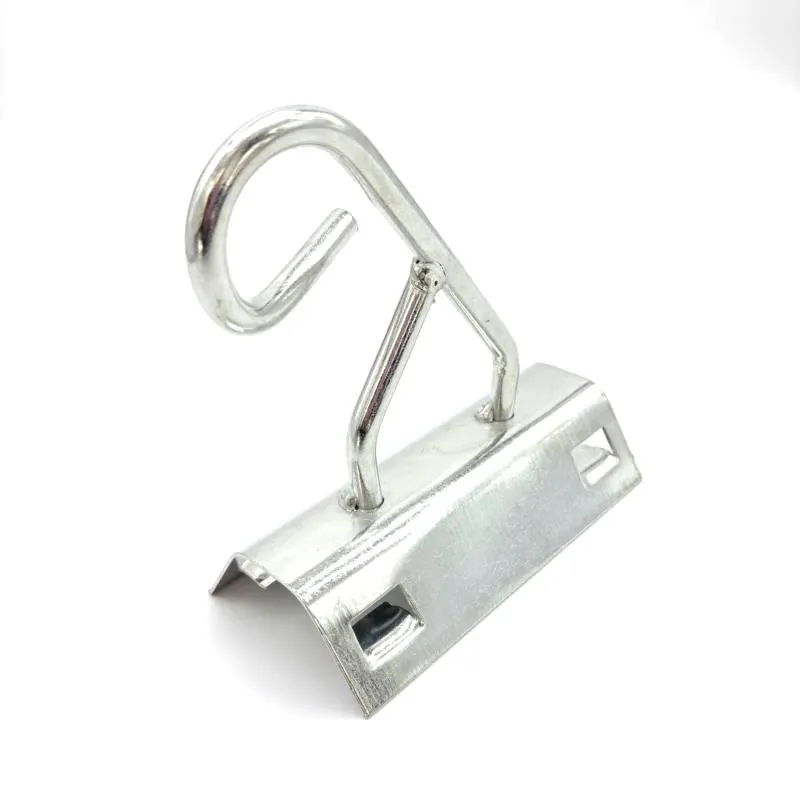

Узел крепления поддерживающий УК-П-01Б (под две ленты) предназначен для воздушной подвески самонесущего оптического кабеля связи на промежуточных опорах ВЛ до 20 кВ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений с длиной пролета до 110 м. Соединение крюка и опорной площадки производится при помощи 4 гаек, 2 шайб и стопорных колец. Конструкция является разборной.
Технические характеристики
Узел крепления поддерживающий УК-П-01Б
| Параметр | Значение |
| Вид арматуры | Узлы крепления |
| Максимально допустимая нагрузка, кН | 5,0 |
| Ширина пазов для стальной ленты | 21 мм |
| Диаметр прутка, мм | 10 |
| Пролет | до 110 м |
| Материал | оцинкованная сталь |
| Тип сварного узла | Винтовой |
| Габаритные размеры, мм | 191х180х85 |
| Масса, кг | 0.75 |
| Температура эксплуатации, °C | от -60 до 50 |
