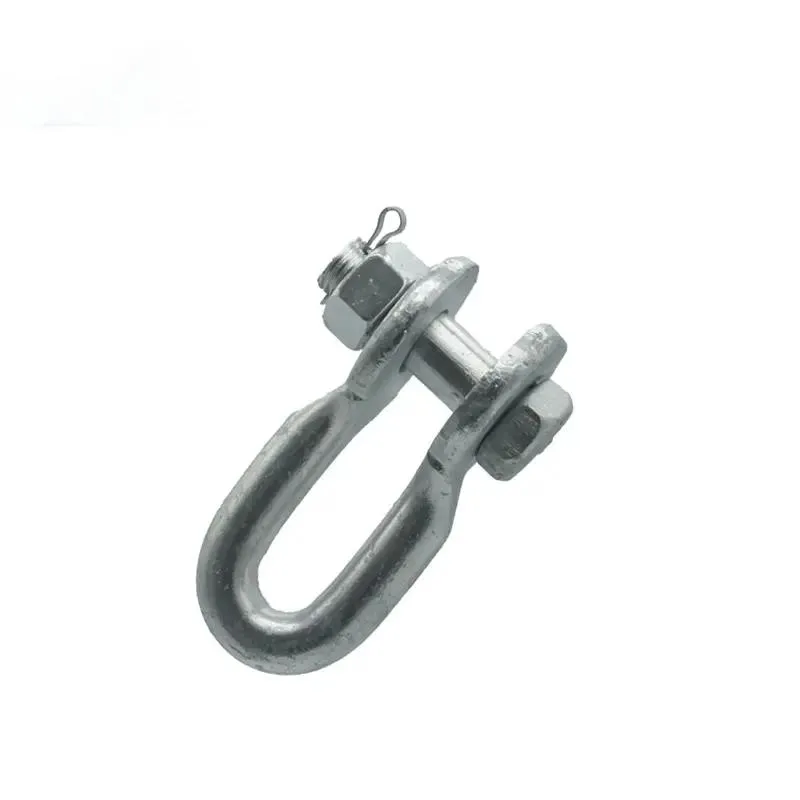

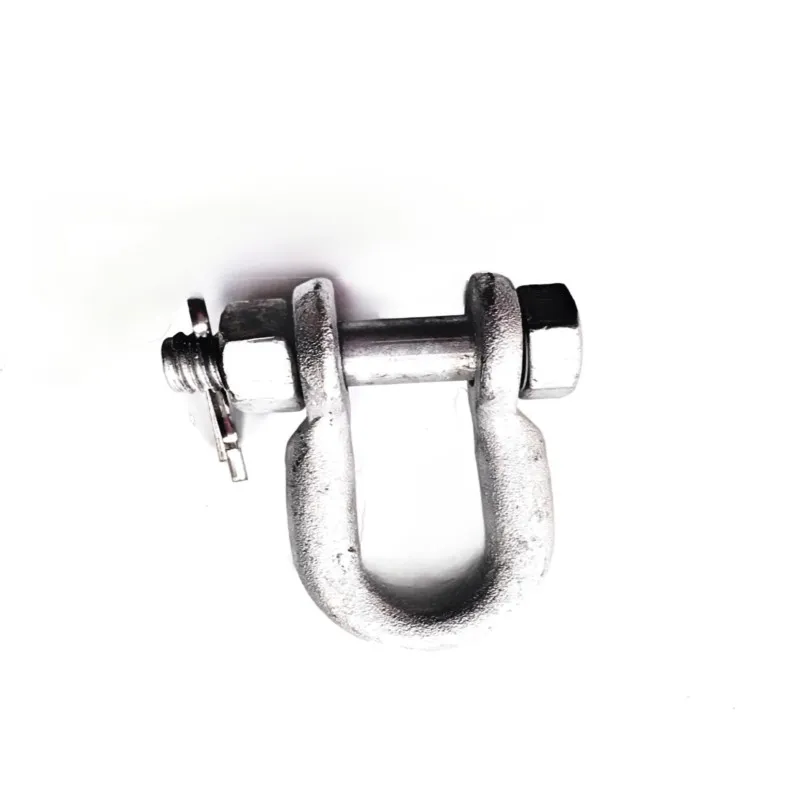

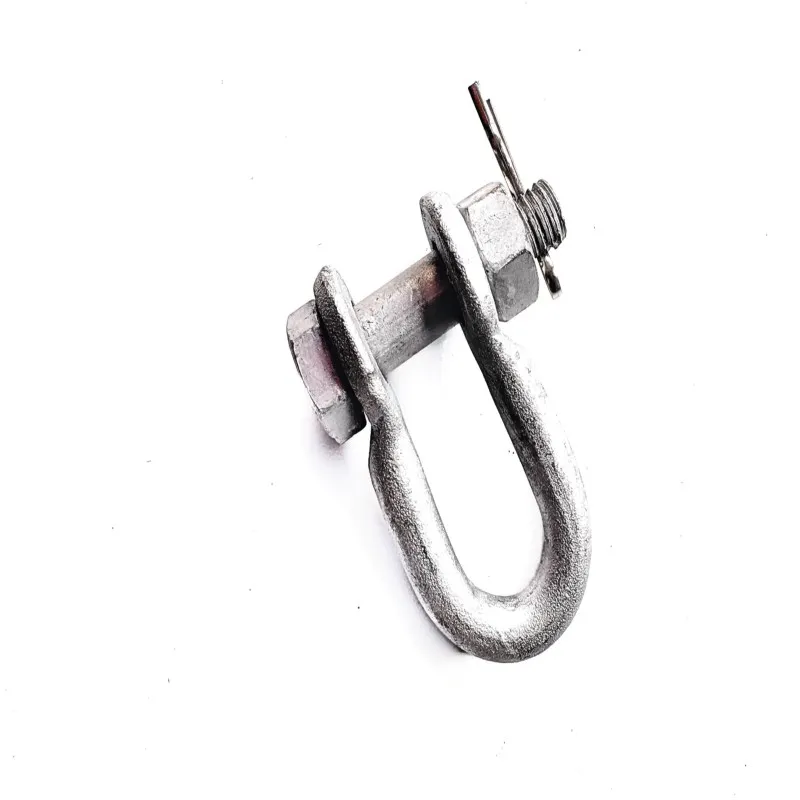

Скоба типа П предназначена для соединения изоляционной цепочки трансформаторной подстанции с воздушной линией электропередачи или крепления многожильного провода к опоре. Изготавливается из ковкого чугуна или стального литья и горячеоцинкована.
Шплинты изготовлены из нержавеющей стали. Остальные детали изготовлены из стали, оцинкованной горячим способом.
Делиться:
Скобы типа U предназначены для соединения изоляционной цепочки трансформаторной подстанции с воздушной линией электропередачи или крепления многожильного провода к опоре.
Характеристики
U-образная скоба
| Пункт №. | Окончательный | Приблизительно | Измерение | ||||
| Сила КН. | Вес кг. | С | д | Д | ЧАС | Р | |
| У-7 | 70 | 0.5 | 20 | 16 | 16 | 60 | 10 |
| У-10 | 100 | 0.6 | 22 | 18 | 18 | 70 | 11 |
| У-12 | 120 | 1 | 24 | 22 | 20 | 90 | 12 |
| Ю-16 | 160 | 1.5 | 26 | 24 | 22 | 95 | 13 |
| У-7А | 70 | 0.65 | 19 | 16 | 16 | 76 | 11 |
| У-12А | 120 | 0.72 | 22 | 18 | 18 | 72 | 18 |
| У-16А | 160 | 0.89 | 26 | 20 | 20 | 89 | 19 |
| У-22А | 220 | 1.45 | 26 | 22 | 22 | 89 | 19 |
