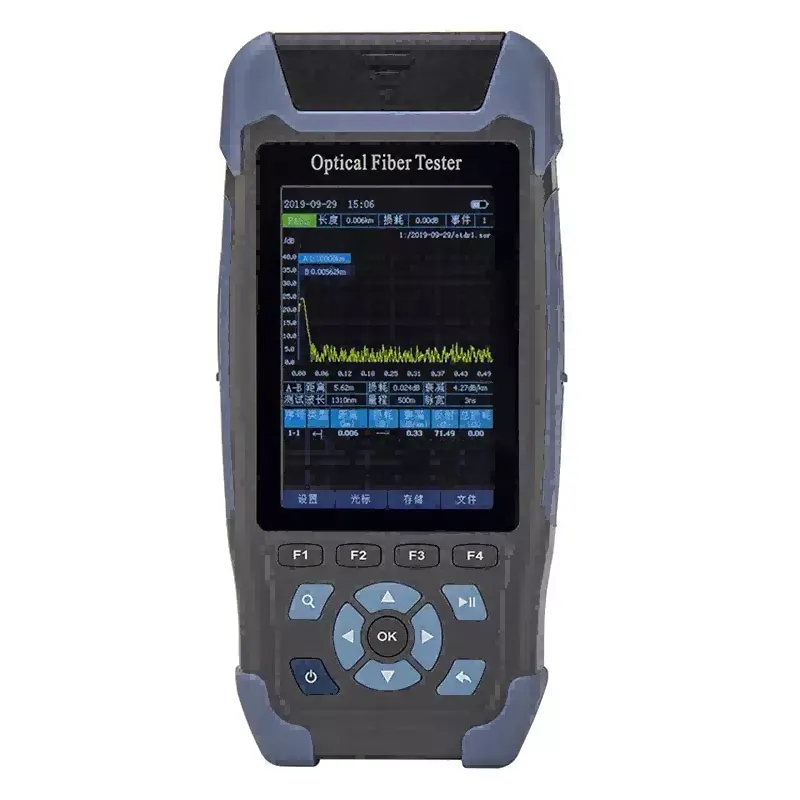

Оптический рефлектометр во временной области NK3200 Mini Pro оснащен 3,5-дюймовым цветным экраном. Интерфейс управления пользовательским интерфейсом прост и удобен в использовании. Он объединяет в себе рефлектометр, стабильный источник света, измеритель оптической мощности, визуальное определение места повреждения, последовательность кабелей, длину кабеля, устройство отслеживания кабеля и фонарик. Он использует интеллектуальное управление энергосбережением и сверхдлительное время измерения 12 часов для обеспечения эффективности полевых испытаний и технического обслуживания. Серия NK3200 используется для измерения длины, потерь, качества соединения и других параметров всех видов оптического волокна и кабеля. Если в линии есть оптический сигнал, его все равно можно использовать. Максимальная испытательная мощность со светом составляет -5 дБм. Его можно широко использовать в инженерном строительстве, тестировании технического обслуживания и аварийном ремонте систем связи волоконно-оптических систем связи.
Делиться:

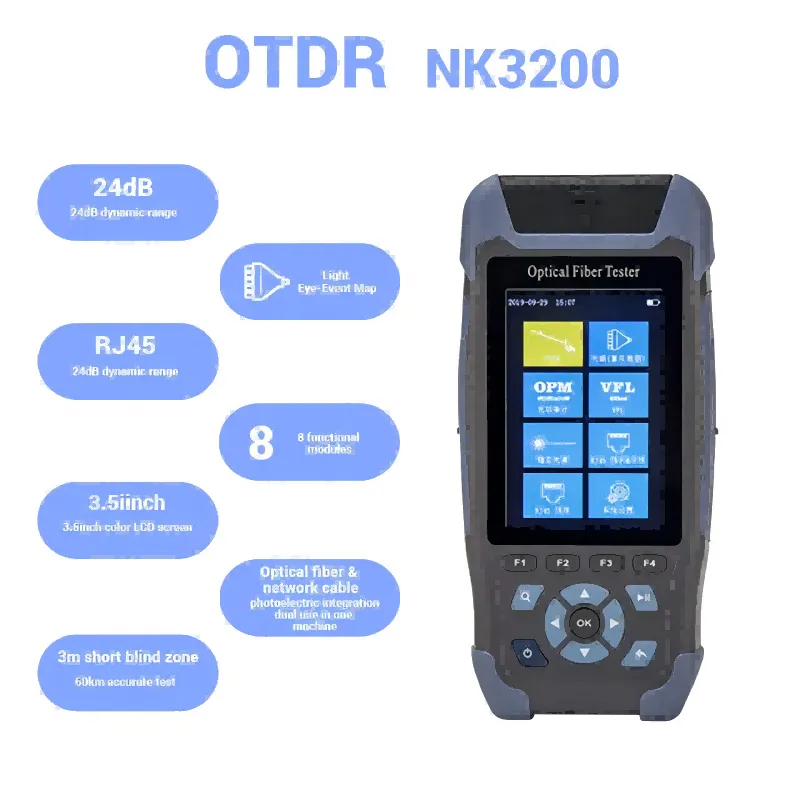

Оптоволоконная связь с оптическим сигналом ≤-5 дБм, легко проверяемая.
Отмостка для мероприятий 3 метра, перемычка 3 метра для легкого теста.
Длительный срок службы, 12 часов измерения.
Ручной дизайн, легко носить с собой.
Совершенно новый резиновый рукав, ударопрочный, устойчивый к падениям.
USB, перезаряжаемый портативным аккумулятором.

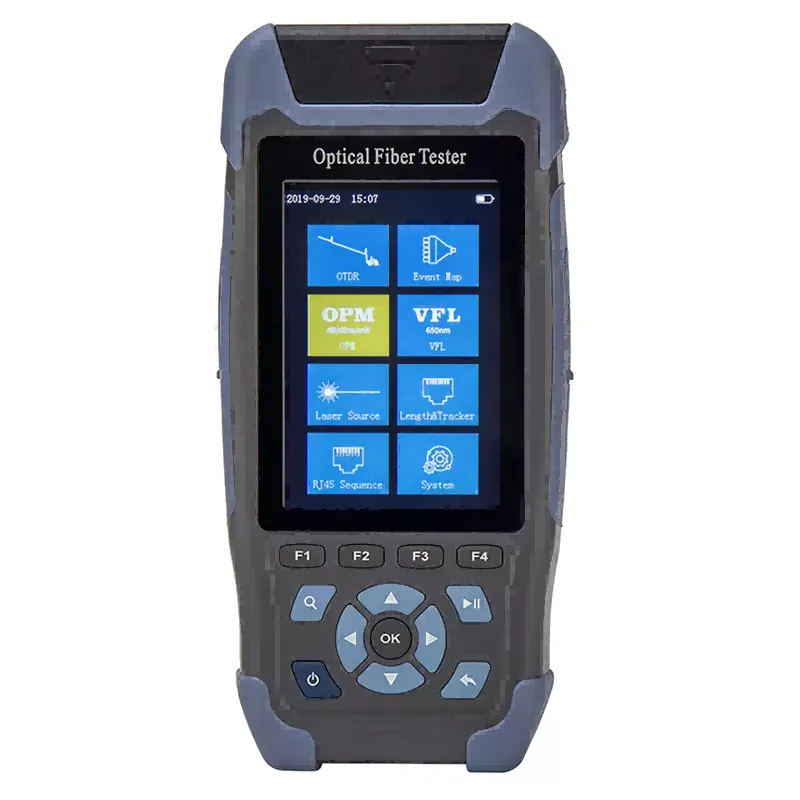

OTDR/LS/OPM/VFL/RJ45 Последовательность кабелей/длина кабеля/трекер RJ45/фонарик.
Технические характеристики
серия НК3200 Оптический рефлектометр Mini Pro во временной области
| Модель | НК3200С1 | НК3200С2 | НК3200Д | NK3200F1(живой тест) | NK3200-F2 (живой тест) | |||
| Тип | Г.652 СМ | |||||||
| Длина волны | 1310 нм±20 нм | 1550 нм±20 нм | 1310/1550±20 нм | 1310 нм±20 нм | 1550 нм±20 нм | |||
| Динамический диапазон | 24 дБ | 22 дБ | 24 дБ/22 дБ | 24 дБ | 22 дБ | |||
| Слепая зона событий | 3м | |||||||
| Слепая зона АТТ | 8м | |||||||
| Тестовый диапазон | 500 м/1 км/2 км/4 км/8 км/16 км/32 км/64 км | |||||||
| Ширина импульса | 3нс/5нс/10нс/20нс/30нс/50нс/80нс/160нс/320нс/500нс/800нс/1мкс/2мкс/3мкс/5мкс/8мкс/10мкс | |||||||
| Точность измерения диапазона | ±(1 м+интервал выборки+0,005%×испытательное расстояние) | |||||||
| Линейность | ±0,2 дБ/дБ | |||||||
| Точки выборки | 16к~128к | |||||||
| Пример разрешения | 0,05 м~8 м | |||||||
| Разрешение потерь | 0,001 дБ | |||||||
Порог потери | 0,20 дБ | |||||||
| Диапазон Разрешение | 0,001 м | |||||||
| Показатель преломления | 1,00000~2,00000 | |||||||
| Точность отражения | 士3дБ | |||||||
| Формат файла | Стандартный формат файла SOR | |||||||
| Анализ потерь | 4-точечный метод/5-точечный метод | |||||||
| Уровень лазерной безопасности | Класс II | |||||||

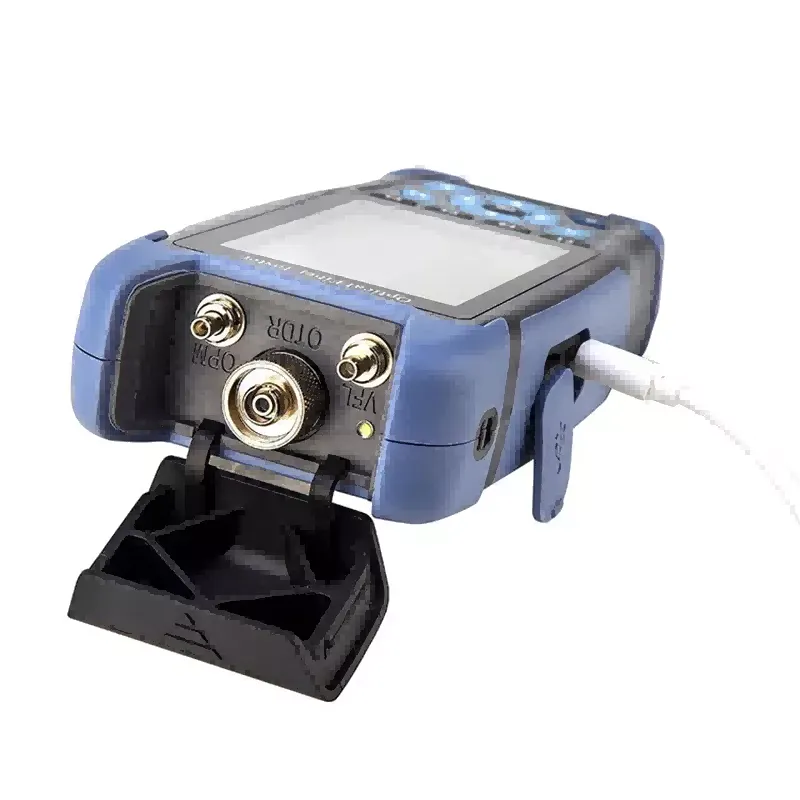

| Разъем | FC/UPC (взаимозаменяемые SC и ST) | |||||||

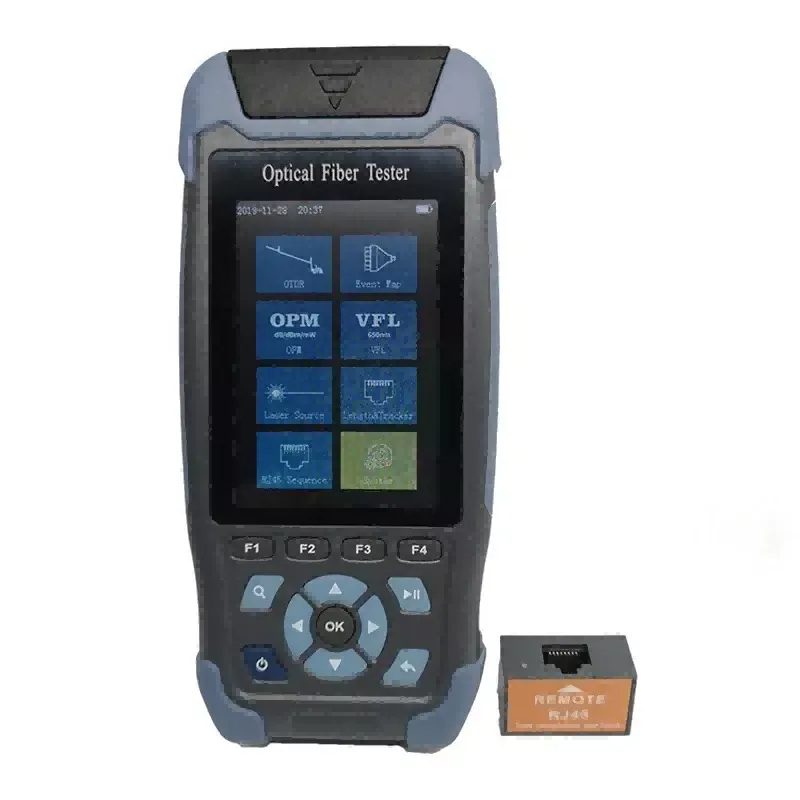

Стандартная конфигурация:Рефлектометр, карта событий, OPM, LS, VFL, кабельный трекер RJ45 (трекер за дополнительную плату), последовательность и длина кабеля RJ45, фонарик.
Примечание:NK3200-F1 может тестировать оптоволокно с сигналом 1490/1550 нм (мощность ≤-5 дБм). NK3200-F2 может тестировать оптоволокно с сигналом 1310/1490 нм (мощность ≤-5 дБм).
