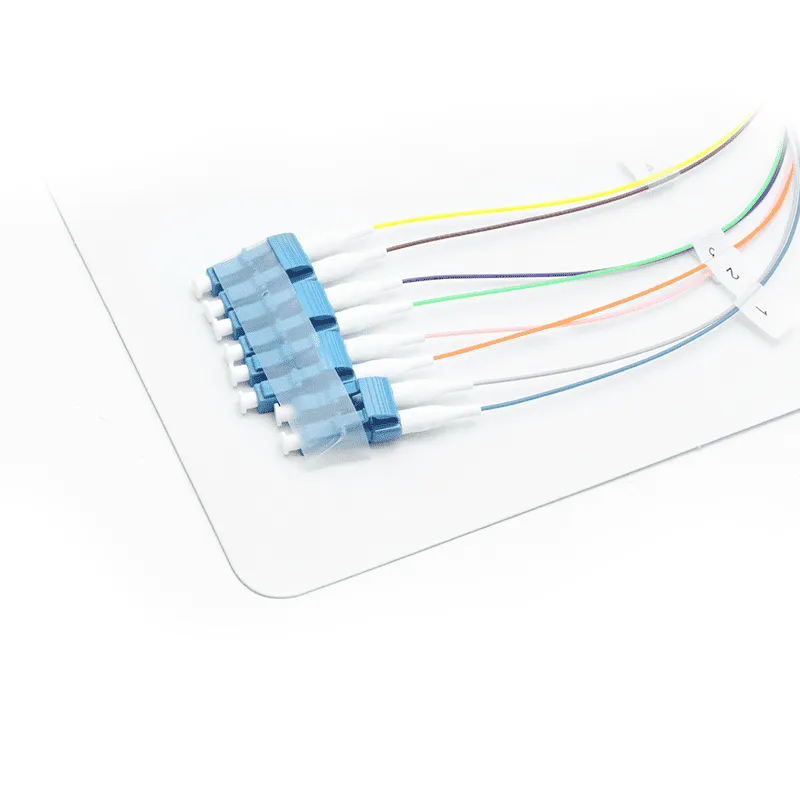

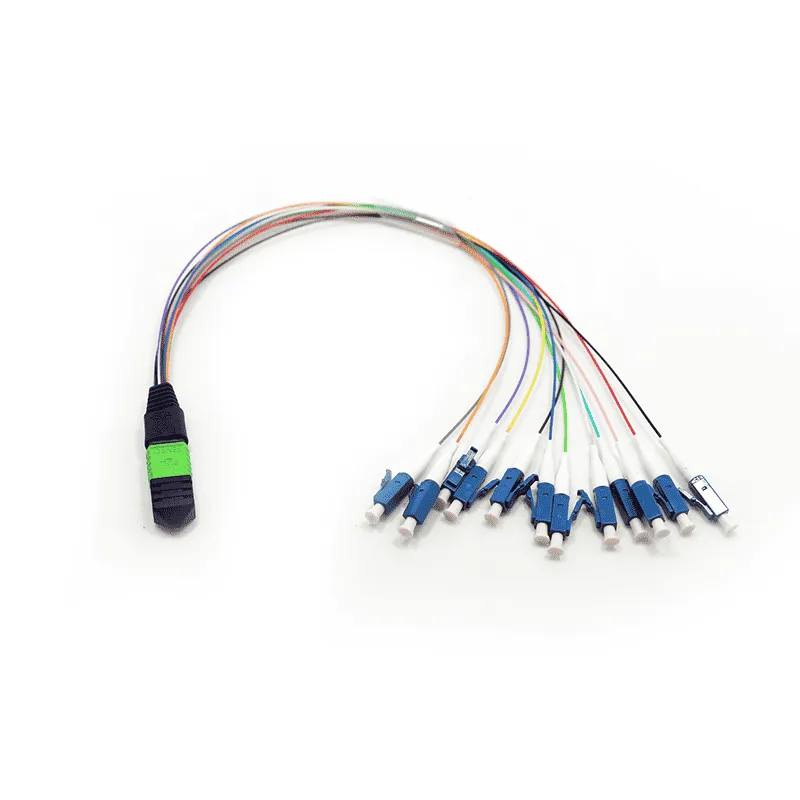

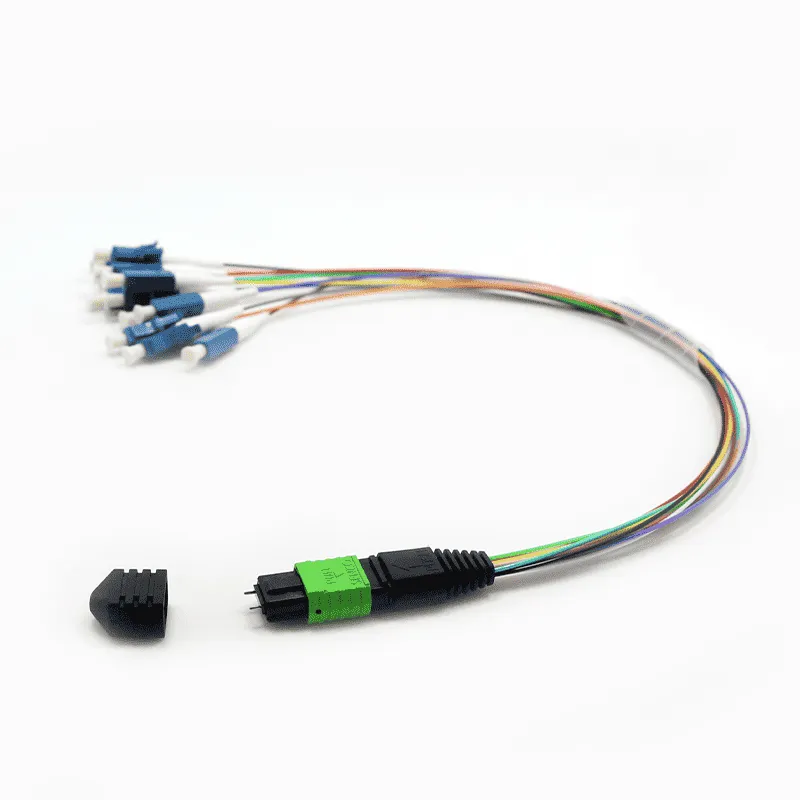

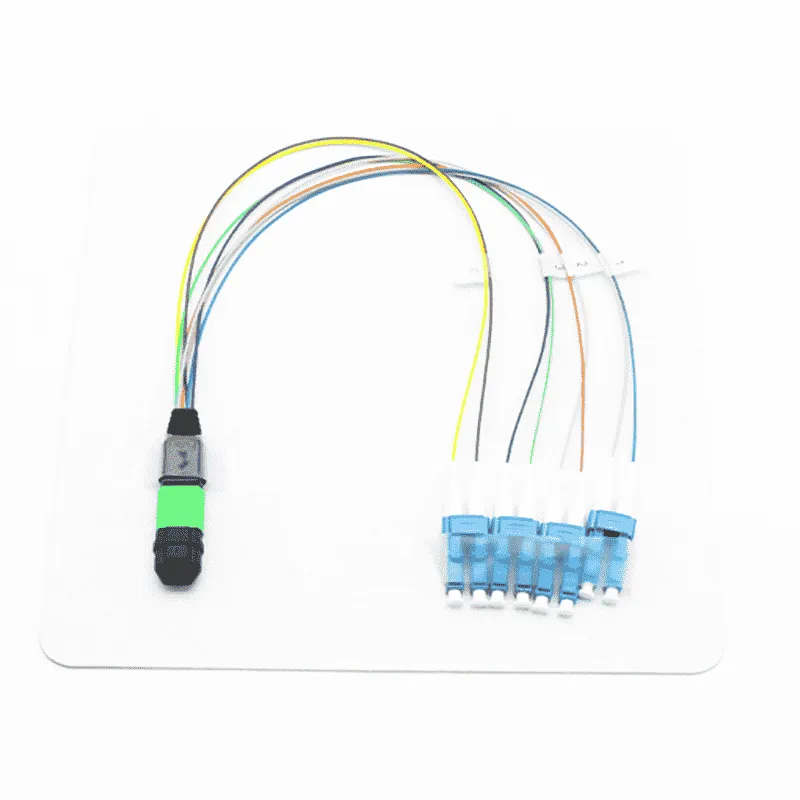

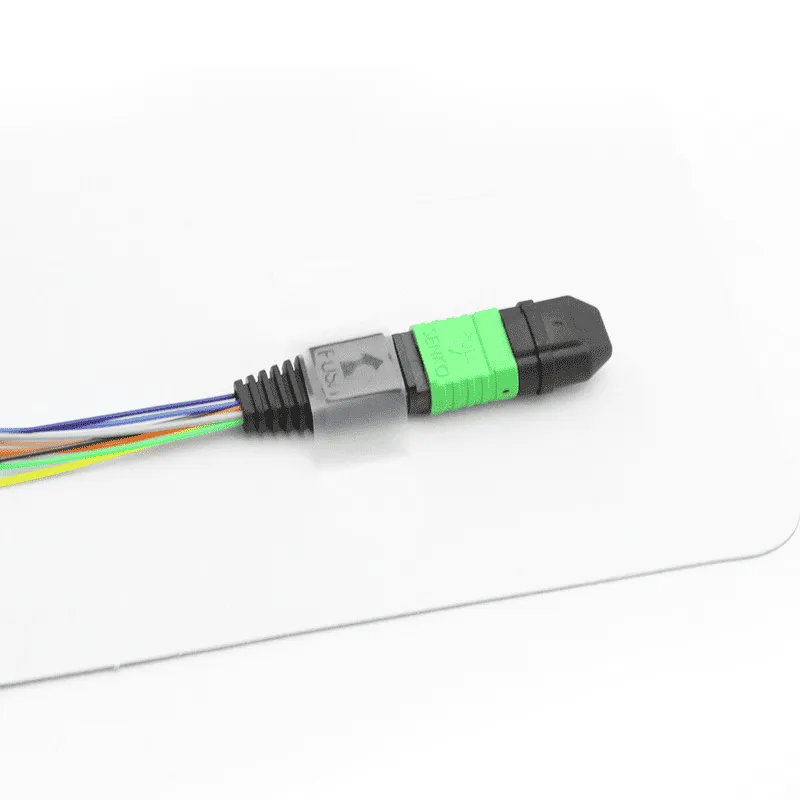

Многоволоконная оптическая кабельная сборка MTP/MPO - представляет собой отрезок многожильного оптоволоконного кабеля, который имеет на одном конце разъем MTP или MPO, а на другом конце несколько типов оптических разъемов FC, SC, ST, LC, MU с прямой полировкой UPC, PC или угловой APC.
Используется для коммутации оптических линий связи на кроссовом оборудовании, а так же для соединения активных сетевых устройств.
Данная оптическая кабельная сборка может быть установлена в оптическом кроссе или оптической кассете по желанию клиента.
Основные характеристики:
Тип - сборка волоконно-оптическая
Тип разъемов - 1MPO - 8LC
Тип исполнения - Папа (Male) и Мама(Female）
Класс полировки разъемов - MPO - APC, LC - UPC
Тип оптического волокна - Одномод (Singlemode) 657А1 SM 9/125 (OS2)
Внешняя оболочка - LSZH (огнестойкий малодымный безгалогенный компаунд)
Цвет коннекторов - MPO - желтый, LC - синий
Делиться:
Применение:
- Организация зон распределения в ЦОД и высокоплотных СКС
- Коммутация приложений 10G Ethernet Fiber Channel, InfiniBand
- Подключение оборудования к кассетам с разъемами MPO/МТР
Преимущества использования:
- Контроль качества на всех этапах производства
- Увеличение надежности передачи данных
- Гарантия от производителя
- Качественный монтаж
- Экономия времени.
Особенности:
- Исполнения «male-female» в зависимости от наличия направляющих
- Высококачественная полировка наконечников и низкие потери
- Различные типы кабелей, разъемов и оптического волокна
- Все изделия 100% тестируются в заводских условиях
Технические характеристики
| Тип коннектора A | MPO APC Female | Тип коннектора B | LC UPC Simplex |
| Тип волокна | OS2 9/125 мкм SM | Длина волны | 1310/1550 нм |
| Волокно | Corning SMF-28® Ultra | Волокно класса | G.657.A1 |
| Вносимые потери MPO | 0.35dB Max (0.15dB Typ.) | Вносимые потери LC | ≤0.2dB |
| Обратные потери MPO, дБ | ≥60dB | Обратные потери LC, дБ | ≥50dB |
| Затухание на 1310 нм | ≤0.32 дБ/км | Затухание на 1550 нм | ≤0.18 дБ/км |
| Материал оболочки | LSZH | Количество волокон | 8 |
| Внешний диам. оболочки | 0,9мм | Длина кабеля, м | под заказ |
| Растягивающая нагрузка | 66N | Прочность на растяжение (долгосрочная/кратковременная) | 80/240N |
| Температура хранения, °С | -40...+85 | Рабочая температура, °С | -40...+70 |
